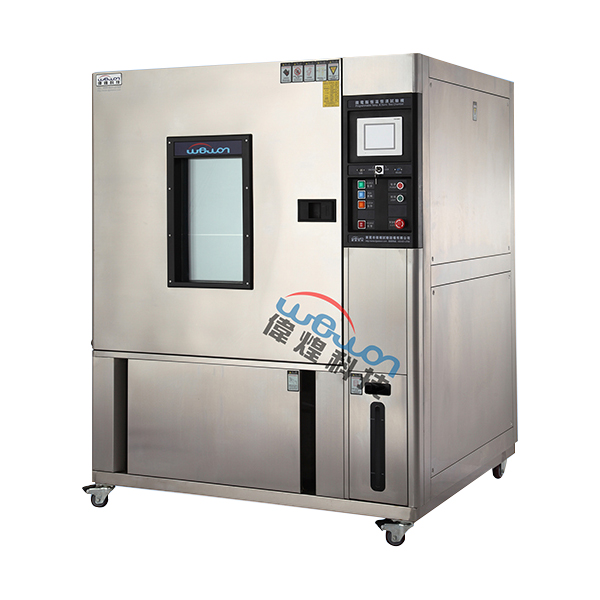

大型恒溫恒濕試驗箱是用于模擬高溫、低溫、高濕、低濕等復雜環境的專業設備，廣泛應用于電子、航空、汽車、材料等領域的可靠性測試。大型恒溫恒濕試驗箱的溫度均勻性和波動度是評估設備性能的關鍵指標，其測試方法需遵循相關標準（如 GB/T 5170.2-2016《環境試驗設備檢驗方法 溫度試驗設備》等），以下是具體測試流程及要點：
一、測試前的準備
設備條件
試驗箱需穩定運行，確保制冷、加熱系統正常工作，且箱內無負載（或按標準放置模擬負載）。
溫度范圍：覆蓋設備宣稱的全量程（如 - 40℃~150℃），選擇典型溫度點（如低溫、常溫、高溫）進行測試。
測試儀器
溫度傳感器：采用高精度鉑電阻溫度計（精度 ±0.1℃）或熱電偶，數量≥9 個（均勻性測試需布置多個測點）。
數據采集系統：可實時記錄溫度數據，采樣頻率≥1 次 / 分鐘。
二、溫度均勻性測試方法
1. 測點布置原則
根據試驗箱容積確定布點數量，通常遵循以下標準：
小型箱（≤1m3）：9 點（頂部、中部、底部各 3 點，呈九宮格分布）；
大型箱（>1m3）：15 點或更多（增加側面、角落測點），確保覆蓋箱內全空間。
測點距離箱壁≥100mm，避免受箱體散熱影響；若有風道，需避開出風口正前方。
2. 測試流程
升溫 / 降溫至目標溫度：設定目標溫度（如 25℃、80℃），啟動設備并穩定運行至溫度波動≤0.5℃（穩定時間根據設備性能確定，通常≥1h）。
實時數據采集：持續記錄各測點溫度數據，時長≥30 分鐘，確保數據覆蓋穩定階段。
計算均勻性：
均勻性 =（各測點最高溫度 - 各測點最低溫度）/2
合格標準：通常設備宣稱均勻性≤±1℃~±2℃（根據精度等級不同）。
三、溫度波動度測試方法
1. 測點選擇
選擇箱內代表性位置（如中心點），放置 1~3 個溫度傳感器，避免受氣流直接沖擊。
2. 測試流程
穩定運行：設備升溫 / 降溫至目標溫度并穩定后，開始記錄數據。
高頻采樣：以 1 次 / 分鐘（或更高頻率）采集溫度數據，持續時間≥2h。
計算波動度：
溫度波動度 =（測試期間最高溫度 - 測試期間最低溫度）/2
合格標準：通常設備宣稱波動度≤±0.5℃~±1℃（高精度設備可達 ±0.2℃）。
四、測試注意事項
環境影響
試驗箱需放置在恒溫環境中（環境溫度波動≤±2℃），遠離熱源或通風口，避免外界溫度干擾。
設備狀態
測試前檢查箱門密封性、風道是否堵塞，確保制冷 / 加熱元件無故障（如加熱器老化、風機轉速異常會影響均勻性）。
負載影響
若實際使用中需放置樣品，建議在負載條件下額外測試（負載可能影響氣流分布，導致均勻性下降）。
數據處理
剔除異常數據（如傳感器接觸不良導致的跳變），取平均值或有效值計算指標。
