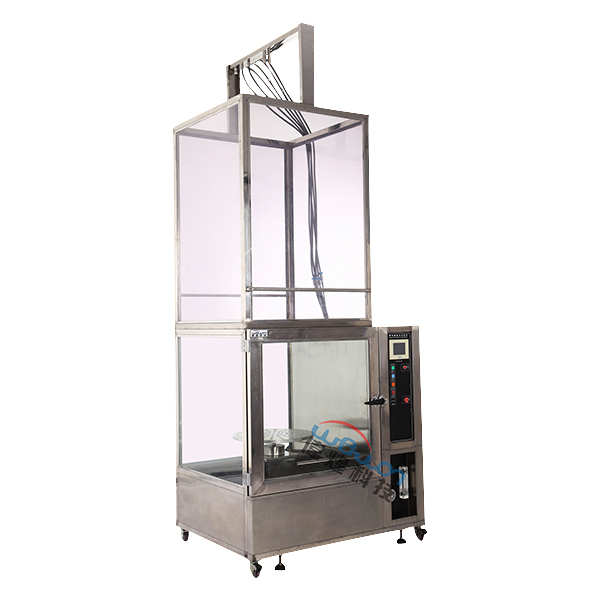

擺管淋雨試驗箱是一種模擬自然降雨環境（滴水、淋雨、濺水）的專用環境試驗設備，主要用于評估產品在貯存、運輸和使用時的防水性能，確保其符合相關防水等級標準（如IPX3、IPX4）。那么，接下來小編給大家講解一下關于擺管淋雨試驗箱的核心部件與工作原理如下：
一、核心部件
擺管系統
擺管：由不銹鋼管彎制而成，常見半徑為400mm、600mm、800mm等，管上分布精密噴孔（直徑φ0.4mm，間距50mm）。
驅動機構：通過步進電機或變頻器驅動減速器、偏心輪、齒輪齒條等機械傳動，實現擺管在0°～350°范圍內連續擺動（角度可調，如±45°、±90°、±180°）。
噴嘴：可拆式設計，噴孔角度可在45°范圍內調節，確保水滴均勻覆蓋樣品表面。
旋轉工作臺
臺面：采用PVC硬質板或不銹鋼材質，通過電機帶動渦輪減速機旋轉，轉速可調（如1r/min或1～9.6r/min），確保樣品各表面均勻受水。
軸套裝置：支持臺面軸向上下調整，適應不同尺寸樣品的測試需求。
供水系統
儲水箱：儲存試驗用水，配備水位自動控制和報警功能。
增壓泵：提供穩定水壓（通常80～100kPa），確保噴淋強度符合標準。
過濾裝置：過濾水中雜質，防止噴孔堵塞。
流量計與壓力表：實時監測和調節噴淋水量及壓力。
控制系統
PLC（可編程邏輯控制器）：執行預設測試程序，控制擺管角度、擺動速度、噴水時間等參數。
觸摸屏或人機界面：實現參數設置、試驗啟動/停止、數據記錄與導出等功能。
安全保護模塊：集成漏電、短路、過載、缺水報警及緊急停止功能，確保操作安全。
箱體結構
工作室：內膽采用SUS304不銹鋼板，耐腐蝕且易于清潔。
機械室：內置電機、減速器等傳動部件。
電器控制柜：集成PLC、變頻器等核心控制元件，防護等級不低于IP65。
觀察窗：鋼化玻璃門配備LED照明，便于實時觀察試驗過程。
二、工作原理
擺管擺動模擬降雨
電機通過變頻器驅動減速器，帶動偏心輪或齒輪齒條機構，使擺管在設定角度范圍內連續擺動（如IPX3測試時擺動±60°，IPX4測試時擺動±180°）。
加壓水通過擺管上的噴孔均勻噴出，形成扇形水幕，模擬不同強度的雨水沖擊。
樣品旋轉實現均勻噴淋
樣品放置在旋轉工作臺上，臺面以低速勻速旋轉（如1r/min），確保樣品各表面（頂部、側面、底部）均能被噴淋水覆蓋，避免測試盲區。
自動化控制與參數調節
通過PLC和觸摸屏設置試驗參數（如擺管角度、擺動速度、噴水壓力、試驗時間），系統自動執行測試流程。
試驗過程中，流量計和壓力表實時監測噴淋狀態，確保試驗條件符合標準要求（如GB/T 4208、IEC 60529）。
水循環與排水
噴淋后的水通過格柵流入污水池，經過濾和沉淀后循環使用，節約水資源。
試驗結束后，排水系統快速排空積水，避免設備內部腐蝕。
三、應用場景
電子產品：手機、手表、戶外攝像頭等產品的防水測試。
汽車工業：車燈、儀表盤、ECU、傳感器等零部件的防淋水性能驗證。
燈具行業：室內外照明燈具、路燈的防水等級認證。
電工電氣：接線盒、開關、插座、戶外機柜的密封性檢測。
科研與質檢：產品可靠性驗證和標準符合性測試。
